Standar Pengkodean Pada Sistem Pipa

Daftar isi

Tutup

Standar pengkodean pada sistem pipa sangat umum digunakan dalam industri minyak dan gas. Penerapan kode standar ini dapat dijadikan sebagai rujukan untuk mendapat parameter yang lebih spesifik. Hal ini mengingat sistem perpipaan industri yang begitu kompleks dan memiliki standar khusus.

Kali ini kami akan mengulas mengenai standar pengkodean yang sering digunakan dalam industri seperti minyak dan gas. Termasuk jenis kode standar warna pipa internasional, ASME, ASTM, API, dan pipa stainless steel. Mari simak penjelasannya lebih lanjut.

Kode Warna Pipa Internasional

Dalam sistem perpipaan industri, masing-masing pipa yang digunakan biasanya memiliki standar khusus. Salah satunya adalah pewarnaan pipa. Pewarnaan ini penting untuk mencegah terjadinya kecelakaan kerja akibat kesalahan identifikasi fluida di dalam pipa.

Ada beberapa standar yang digunakan dalam pewarnaan pipa. Salah satunya ISO, ANSI A13.1 2015, hingga standar BS 1710. Berikut adalah penjelasannya.

1.Kode Warna Pipa ISO

Berikut adalah kode warna pipa International Organization for Standarzation (ISO)

  • Biru: Air tawar
  • Abu-abu: Gas yang tidak mudah terbakar
  • Violet: Asid, Alkalis
  • Putih: Udara dalam sistem ventilasi
  • Hitam: Media limbah
  • Orange: Minyak selain bahan bakar
  • Coklat: Bahan Bakar
  • Hijau: Air laut
  • Maroon: Pipa udara dan Pipa Sounding
  • Silver: Steam
  • Merah: Pemadam kebakaran
  • Kuning: Gas yang mudah terbakar

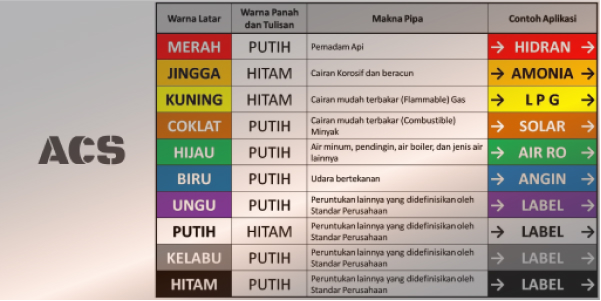

kode warna pipa ISO perpipaan

Baca Juga : Jenis Flange Pipa Berdasarkan Tipe Permukaannya

2.ANSI A13.1 2015

Berikut adalah kode warna pipa American National Standards Institute (ANSI) A13.1 2015:

  • Warna dasar merah dan warna teks putih: Fluida
  • Warna dasar hijau dan warna teks putih: Air industri, air pendingin, air umpan boiler dan jenis air lainnya
  • Warna dasar kuning dan warna teks hitam: Flammable (mudah terbakar) dan zat pengoksidasi
  • Warna dasar coklat dan warna teks putih: Combustible (mudah terbakar)
  • Warna dasar biru dan warna teks putih: Udara bertekanan (compressed air)
  • Warna dasar orange dan warna teks hitam: Zat bersifat korosif dan beracun.
  • Warna dasar jingga dan warna teks putih: Peruntukkannya sesuai pengguna
  • Warna dasar hitam dan warna teks putih: Peruntukkannya sesuai pengguna
  • Warna dasar abu-abu dan warna teks putih: Peruntukkannya sesuai pengguna
  • Warna dasar putih dan warna teks hitam: Peruntukkannya sesuai pengguna

Kode Standar ASME, ASTM, dan API

Berikut ini adalah kode standar ASME, ASTM, dan API yang umum digunakan dalam industri minyak dan gas di seluruh dunia. Termasuk pengertian ASME, pengertian ASTM, dan sebagainya.

kode standar asme dan astm

Baca Juga : 4 Cara Proses Pembuatan Pipa Besi

1.Kode ASME

American Society of Mechanical Engineers atau ASME adalah kode standar internasional yang berkaitan dengan sains, seni, serta kombinasi sains dan praktik teknik mesin disertai multidisiplin. Kode standar ASME sendiri mencakup sebagai berikut:

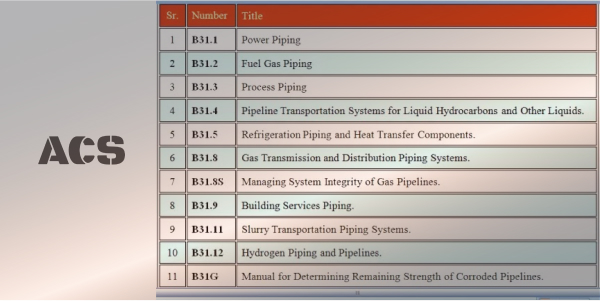

            • KODE ASME B31

Ini merupakan kode standar untuk perpipaan bertekanan, seperti perpipaan listrik, perpipapan proses, perpipaan bahan bakar gas, sistem transportasi pipa untuk hidrokarbon cair dan cairan lain, perpipaan layanan bangunan, serta perpipaan pendingin dan komponen perpindahan panas.

o B31.1 - Pemipaan Listrik

o B31.2 - Pipa Bahan Bakar Gas

o B31.3 - Pemipaan Proses

o B31.4 - Sistem Transportasi Pipa untuk Hidrokarbon Cair dan Cairan Lainnya.

o B31.5 - Perpipaan Pendingin & Komponen Perpindahan Panas.

o B31.8 - Sistem Perpipaan Transmisi dan Distribusi Gas.

o B31.8S - Mengelola Integritas Sistem Pipa Gas.

o B31.9 - Perpipaan Jasa Bangunan.

o B31.11 - Sistem Perpipaan Slurry Transportation

o B31.12 - Pemipaan dan Pipa Hidrogen.

o B31G - Manual untuk Menentukan Kekuatan Tersisa dari Pipa yang Terkorosi

             • Kode ASME B1, B16 dan B36

Standar ini sering dipakai pada berbagai alat kelengkapan seperti tee, reducer, pipa, flenca, crosses, elbow, dan lain sebagainya.

o B1.20.1 - Ulir Pipa, Serbaguna (Inci)

o B1.20.3 - Benang Pipa Dryseal (Inci)

o B16.1 - Flensa Pipa Besi Cor dan Fitting Flensa: Kelas 25, 125, dan 250

o B16.3 - Fitting Berulir Besi Lunak: Kelas 150 dan 300

o B16.4 - Fitting Berulir Besi Abu-abu: Kelas 125 & 250

o B16.5 - Flensa Pipa & Kelengkapan Flensa NPS 1/2 Melalui Standar NPS 24 Metrik/Inci

o B16.9 - Perlengkapan Buttwelding Tempa Buatan Pabrik

o B16.10 - Dimensi Katup Tatap Muka & Ujung ke Ujung

o B16.11 - Kelengkapan Tempa, Pengelasan Soket & Berulir

o B16.12 - Fitting Drainase Berulir Besi Cor

o B16.14 - Colokan Pipa Besi, Bushing, dan Locknuts Dengan Ulir Pipa

o B16.20 - Gasket Metalik untuk Flensa Pipa: Ring-Joint, Spiral-Wound, dan Jaket

o B16.21 - Gasket Datar Nonmetalik untuk Flensa Pipa

o B16.25 - Buttwelding Berakhir

o B16.28 - Buttwelding Baja Tempa Siku Radius Pendek & Pengembalian

o B16.34 - Katup: Bergelang, Berulir, & Ujung Pengelasan

o B16.36 - Flensa Lubang

o B16.38 - Katup Logam Besar untuk Distribusi Gas (Dioperasikan Secara Manual, NPS 21/2 hingga 12, Maksimum 125 psig)

o B16.39 - Serikat Pipa Berulir Besi Lunak

o B16.42 - Flensa Pipa Besi Ulet & Fitting Bergelang, Kelas 150 dan 300

o B16.47 - Flensa Baja Diameter Besar (NPS 26 Sampai NPS 60)

o B16.48 - Kosong Garis Baja

o B36.10 - Pipa Baja Tempa yang Dilas & Mulus

o B36.19 - Pipa Baja Tahan Karat

Baca Juga : Pahami Cara Baca Kode Standard ASME

2.Kode ASTM

Americal Society for Testing and Materials atau ASTM adalah organisasi internasional yang mengembangkan standardisasi teknik untuk kebutuhan produk, material, sistem, serta jasa. Termasuk pada industri minyak dan gas. Beberapa kode standar ASTM mencakup sebagai berikut:

              • Kode ASTM Material Pipa

Sesuai namanya, daftar kode standar ini dibuat untuk berbagai jenis material pipa di industri minyak dan gas. Baik itu pipa yang dibuat dengan proses welded maupun seamless.

o A-53 - Pipa Baja yang Dilas dan Mulus

o A-106 - Pipa Baja Karbon Mulus untuk Layanan Suhu Tinggi

o A-120 - Pipa Baja Seamless dan Dilas Seng (Galvanized) Hitam dan Dicelup Panas untuk Penggunaan Biasa

o A-134 - Electric Fusion (Arc)-Pipa Plat Baja Dilas (Ukuran 16 in. dan Lebih)

o A-135 - Pipa Baja Tahan Listrik-Dilas

o A-139 - Electric-Fusion (Arc)-Welded Steel Plate Pipe (Ukuran 4 in. dan Lebih)

o A-155 - Pipa Baja Electric-Fusion-Welded untuk Layanan Tekanan Tinggi

o A-211 - Baja atau Pipa Besi Spiral-Welded

o A-312 - Pipa Baja Tahan Karat Austenitik yang Mulus dan Dilas

o A-333 - Pipa Baja Seamless & Welded untuk Layanan Suhu Rendah

o A-335 - Pipa Baja Paduan Feritik Mulus untuk Layanan Suhu Tinggi

o A-358 - Electric-Fusion-Welded Austenitic Chromium-Nickel Alloy Steel Pipe untuk Layanan Suhu Tinggi

o A-369 - Baja Paduan Karbon dan Feritik Ditempa dan Pipa 80merah untuk Layanan Suhu Tinggi

o A-376 - Pipa Baja Austenitik Mulus untuk Layanan Stasiun Pusat Suhu Tinggi

o A-381 - Pipa Baja Dilas Busur Logam untuk Sistem Transmisi Tekanan Tinggi

o A-405 - Pipa Baja Paduan Feritik Mulus yang Diperlakukan Panas Khusus untuk Layanan Suhu Tinggi

o A-523 - Pipa Baja Ujung Polos Mulus dan Tahan Listrik-Dilas untuk Sirkuit Kabel Tipe Pipa Tekanan Tinggi

o A-524 - Pipa Baja Karbon Mulus untuk Pemipaan Proses

o A-530 - Persyaratan Umum untuk Pipa Karbon dan Baja Paduan Khusus

o API-5L - Pipa Saluran

o API-5LX - Pipa Jalur Uji Tinggi

o API-5LS - Pipa Garis Las Spiral

Baca Juga : Pengertian dan Rangkaian Pekerjaan Fitter Fabrikasi

              • Kode ASTM Untuk Pipe Fitting Material Tempa

Berikut adalah daftar kode standar yang digunakan dalam komponen perpipaan (pipe fitting) yang dibuat dengan cara ditempa.

o A105 - Baja Karbon Tempa untuk Aplikasi Perpipaan

o A181 – Baja Karbon Tempa, untuk Pemipaan Tujuan Umum.

o A182 - Ditempa atau Digulung Alloy dan Flensa Pipa Stainless Steel, Fitting Ditempa, dan Katup dan Suku Cadang untuk Layanan Suhu Tinggi.

o A234 - Kelengkapan Pipa Baja Karbon Tempa & Baja Paduan untuk Layanan Suhu Sedang dan Tinggi.

o A350 - Tempa Baja Karbon & Paduan Rendah, Memerlukan Pengujian Ketangguhan Takik untuk Komponen Perpipaan.

o A403 - Perlengkapan Pipa Baja Tahan Karat Austenitik Tempa

o A420 - Pipa Fitting Baja Karbon Tempa dan Baja Paduan untuk Layanan Suhu Rendah.

              • Kode ASTM Untuk Pipe Fitting dari Material Plat

Berbagai kode standar berikut dibuat untuk jenis pipa fitting yang dibuat menggunakan material plat, seperti restriction orifices, orifice plates, dan sebagainya.

o SA 203 - Spesifikasi Standar untuk Plat Bejana Tekan, Baja Alloy, Nikel.

o SA 240 - Spesifikasi Standar untuk Plat, Lembaran, dan Strip Baja Tahan Karat Kromium, Kromium-Nikel untuk Bejana Tekan dan untuk Aplikasi Umum.

o SA 285 - Spesifikasi Standar untuk Pelat Bejana Tekan, Baja Karbon, Dengan Kekuatan Tarik Rendah dan Menengah.

o SA 387 - Spesifikasi Standar untuk Pelat Bejana Tekan, Baja Paduan, Chromium-Molibdenum.

o SA 516 - Spesifikasi Standar untuk Pelat Bejana Tekan, Baja Karbon, untuk Layanan Suhu Sedang dan Rendah.

Baca Juga : Mengenal Perbedaan Pipa Welded dan Seamless

3.Kode API

Standar perkodean American Petroleum Institute atau API seringkali dipakai sebagai rujukan dalam penggunaan berbagai jenis valve serta peralatan dalam industri minyak dan gas. Kode API sendiri meliputi sebagai berikut.

• API 526 - Valve Pelepas Tekanan Baja Bergelang

• API 560 - Pemanas Bertenaga untuk Layanan Kilang Umum

• API 594 - Valve Wafer and Wafer-Lug Check

• API 599 - Valve Steker Logam

• API 600 - Valve Gerbang Baja Bonnet Berbaut untuk Industri Minyak dan Gas Bumi

• API 602 - Valve Gerbang Baja Ringkas

• API 603 - Valve Gerbang Ujung Bergelang Kelas 150, Cast, Tahan Korosi

• API 605 - Flensa Baja Karbon Diameter Besar (NPS 26-60, kelas 75, 150, 300, 400, 600 dan 900

• API 608 - Valve Bola Logam

• API 609 – Butterfly Valve: Flensa Ganda, Tipe Lug dan Wafer

• API 610 - Pompa Sentrifugal untuk Industri Minyak Bumi, Petrokimia dan Gas Alam

• API 611 - Turbin Uap Serbaguna untuk Layanan Industri Minyak, Kimia, Gas

• API 612 - Turbin Uap Tujuan Khusus Untuk Layanan Industri Minyak, Kimia, Gas

• API 616 - Turbin Gas Untuk Minyak Bumi

• API 617 - Kompresor Aksial dan Sentrifugal dan Kompresor Expander untuk Layanan Industri Minyak, Kimia dan Gas

• API 618 - Kompresor Reciprocating

• API 619 - Kompresor Sekrup

• API 620 - Desain dan Konstruksi Tangki Penyimpanan Besar, Dilas, Tekanan Rendah

• API 621 - Rekondisi gerbang logam, bola dunia, dan katup periksa.

• API 650 - Tangki Baja yang Dilas untuk Penyimpanan Minyak

• API 660 - Penukar Panas Shell-and-tube

• API 661 - Penukar Panas Dengan Pendingin Udara untuk Layanan Kilang Umum

• API 662 - Penukar Panas Pelat untuk Layanan Kilang Umum

Kode pipa stainless steel

Stainless steel merupakan salah satu bahan yang sering digunakan untuk pembuatan pipa. Biasanya pipa stainless steel menggunakan standarisasi ASTM untuk menunjukkan grade-nya. Berikut adalah dua grade pipa stainless steel yang sering dipakai untuk kebutuhan industri.

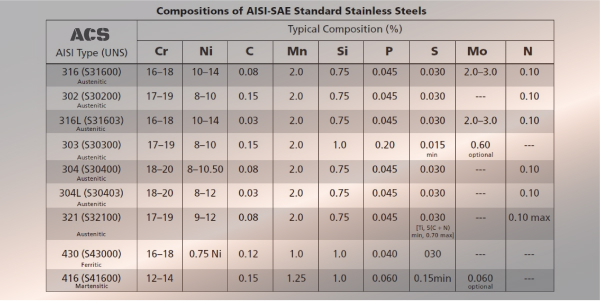

kode pipa stainless steel

Baca Juga : Jenis-Jenis Pipa dan Fungsinya

Stainless 304

Pipa stainless 304 yang terbuat dari bahan baja anti karat ini cukup umum digunakan di pasaran. Pipa ini memiliki komposisi 18/8 yang berarti adanya kandungan 18% kromium dan 8% nikel. Jenis pipa stainless steel ini sudah sesuai dengan standar ASTM SA/A312 TP 304/304L Stainless Steel Seamless Pipes. Pipa berbahan baja anti karat ini terbilang serbaguna sehingga umum digunakan di pasaran.

Baca JugaPengertian Smelter Pertambangan dan Penjelasannya

Stainless 316

Pipa stainless yang punya grade 316 ini punya kandungan 16% - 18% kromium serta 11% - 14% nikel. Biasanya jenis pipa ini banyak dipakai untuk kebutuhan industri terkait proses pengolahan makanan dan minuman, serta proses kimia. Salah satu kode standarisasi untuk pipa stainless 316 ini adalah ASTM SA/A312 TP316/316L.

Demikian informasi mengenai standar pengkodean pada sistem pipa. Semoga artikel ini dapat menambah pengetahuan Anda tentang kode standar yang sering diterapkan pada sistem perpipaan serta kebutuhan industri minyak dan gas.

Kalau Anda mencari pipa yang sesuai kode standar internasional berlaku untuk kebutuhan industri, silakan kunjungi situs kami di alvindocs.com. Selain pipa, kami juga menyediakan komponen lain seperti valve dan fitting. Yuk temukan produk perpipaan kualitas terbaik hanya di Alvindo. Klik disini untuk request kebutuhan pipe fitting Anda
