Pahami Cara Baca Code Standard ASME

Daftar isi

Tutup

code dan standard asme untuk pipa

Gambaran dari Code dan Standard ASME (American Society of Mechanical Engineers) yang umum digunakan oleh para Engineer untuk mendesain sistem perpipaan baik itu minyak dan gas atau pulp & paper atau chemical plant atau apapun yang menggunakan Code dan Standard ASME.

Akan kami jelaskan kegunaannya atau istilah rangkuman dari isinya saja sedangkan kalau Anda mau lihat secara detailnya bisa dilihat di www.asme.org.

ASME / ANSI B16 - Standar Pipes and Fittings


ASME B16 ini standar untuk mencakup pipa, fitting pipa dan alat kelengkapan dalam besi cor, perunggu, tembaga dan besi tempa.

ASME / ANSI B16.1 - 1998 - Cast Iron Pipe Fittings dan Flange


Standar ini untuk class 25, 125, dan 250 Cast Iron Pipe Fittings dan Flange meliputi:
(a) tekanan-suhu peringkat
(b) ukuran dan metode mengurangi bukaan menunjuk fitting
(c) tanda
(d) persyaratan minimum untuk bahan
(e) dimensi dan toleransi
(f) baut, mur, dan paking dimensi dan
(g) tes

ASME / ANSI B16.3 - 1998 - Besi lunak Threaded Fittings


Standar ini biasanya untuk threaded fitting besi lunak Kelas 150 dan 300 menyediakan persyaratan sebagai berikut:
(a) tekanan-suhu pemberian peringkat
(b) ukuran dan metode mengurangi bukaan menunjuk fitting
(c) menandai
(d) bahan
(e) dimensi dan toleransi
(f) threading
(g) lapisan

ASME / ANSI B16.4 - 1998 - Cast Iron Fittings Threaded


Standar ini untuk threaded fitting besi abu-abu, Kelas 125 dan 250 meliputi:
(a) tekanan-suhu pemberian peringkat
(b) ukuran dan metode mengurangi bukaan menunjuk fitting
(c) menandai
(d) bahan
(e) dimensi dan toleransi
(f) threading
(g) lapisan

Baca juga : Cara Menulis Spesifikasi Komponen Pipa yang Benar

ASME / ANSI B16.5 - 1996 - Flange pipa dan Fitting


The ASME B16.5 - 1996 Flange pipa dan Fitting meliputi standar tekanan-suhu peringkat, bahan, dimensi, toleransi, tanda, pengujian, dan metode untuk menunjuk bukaan flange pipa dan fitting.

Termasuk standar flange dengan sebutan kelas rating 150, 300, 400, 600, 900, 1500, dan 2500 dalam ukuran NPS 1 / 2 melalui NPS 24, dengan baik persyaratan yang diberikan dalam satuan metrik dan AS. Standar ini terbatas pada flange dan fitting karena terbuat dari bahan dituang atau ditempa.

ASME / ANSI B16.9 - 2001 - Pabrik Made Buttwelding Wrought Steel Fittings


Standar ini mencakup keseluruhan dimensi, toleransi, penilaian, pengujian, dan tanda-tanda untuk tempa buatan pabrik dalam ukuran alat kelengkapan buttwelding NPS 1 / 2 sampai 48 (DN 15 melalui 1200).

ASME / ANSI B16.10 - 2000 - Face to Face dan End to End Dimensions of Valves


Standar ini biasanya untuk valve. Tujuannya adalah untuk memastikan instalasi interchangeability valve dari bahan tertentu, jenis ukuran, rating kelas dan mengakhiri sambungan

ASME / ANSI B16.11 - 2001 - Forged Steel Fittings, Socket Welding dan Threaded


Standar ini meliputi penilaian, dimensi, toleransi, menandai dan material alat kelengkapan persyaratan untuk dipalsukan, baik soket-pengelasan dan benang.

ASME / ANSI B16.12 - 1998 - Cast Iron Threaded Drainage Fittings


Standar ini untuk cast iron threaded fitting drainase meliputi:
(a) ukuran dan metode dalam mengurangi bukaan menunjuk alat kelengkapan
(b) tanda
(c) bahan
(d) dimensi dan toleransi
(e) threading
(f) rusuk
(g) lapisan
(h) wajah bevel pengosongan nozel, input shaft, pangkal piring dan dasar lubang baut

ASME / ANSI B16.14 - 1991 - Ferrous Pipe Plugs, Bushings dan Locknuts dengan Pipa Threads


Standar ini Ferrous Pipe Plugs, Bushings, dan Pipa Threads Locknuts dengan meliputi:
(a) tekanan-suhu rating
(b) ukuran
(c) tanda
(d) bahan
(e) dimensi dan toleransi
(f) threading
(g) pola lancip

ASME / ANSI B16.15 - 1985 (R1994) - Bronze Threaded Fittings


Standar ini berkaitan terutama untuk melemparkan Class 125 and threaded 250 perunggu fitting pipa. Standar ini meliputi:
(a) tekanan-suhu pemberian peringkat
(b) ukuran dan metode menunjuk mengurangi bukaan pipa fitting
(c) tanda
(d) persyaratan minimum untuk kualitas pengecoran dan bahan
(e) dimensi dan toleransi di AS adat dan metrik (SI) unit
(f) threading

Baca juga : Pahami Prosedur Mendesain Jalur Pipa yang Tepat

ASME / ANSI B16.18 - 1984 (R1994) - Copper Alloy Solder Joint Pressure Fittings


Standar ini untuk cor paduan tembaga tekanan bersama fitting solder dirancang untuk digunakan dengan tabung air tembaga, meliputi:
(a) tekanan-suhu pemberian peringkat
(b) singkatan untuk mengakhiri sambungan
(c) ukuran dan metode bukaan menunjuk fitting
(d) pemberian tanda
(e) material
(f) dimensi dan toleransi
(g) tes

ASME / ANSI B16.20 - 1998 - Metallic Gaskets untuk flange pipa, Ring-Joint, Spiral


Standar ini meliputi bahan, dimensi, toleransi, dan tanda-tanda untuk logam bersama cincin gasket, spiral-luka gasket logam dan logam berjaket gasket dan pengisi materi.

ASME / ANSI B16.21 - 1992 - Untuk Flange pipa dan Gaskets


Standar ini bukan logam datar gasket untuk mengunci sendi dalam flange pipa meliputi :
(a) tipe dan ukuran
(b) bahan
(c) dimensi dan toleransi yang diperbolehkan

ASME / ANSI B16.22 - 1995 - Tempa Tembaga dan Copper Alloy Solder Joint Pressure Fittings


Standar menetapkan spesifikasi untuk tempa tembaga dan paduan tembaga, fitting, dirancang untuk digunakan dengan tabung tembaga mulus sesuai dengan ASTM B 88, B 280 dan B 819, serta alat kelengkapan dimaksudkan untuk dirakit dengan bahan-bahan solder sesuai dengan ASTM B 32, mematri bahan sesuai dengan AWS A5.8, atau dengan pipa tapered thread sesuai dengan ASME B1.20.1. Memberikan persyaratan untuk tujuan pemasangan cocok untuk penyolderan. Standar ini meliputi:
(a) tekanan suhu pemberian peringkat
(b) singkatan untuk mengakhiri sambungan
(c) ukuran dan metode bukaan menunjuk fitting
(d) tanda
(e) bahan
(f) dimensi dan toleransi
(g) tes

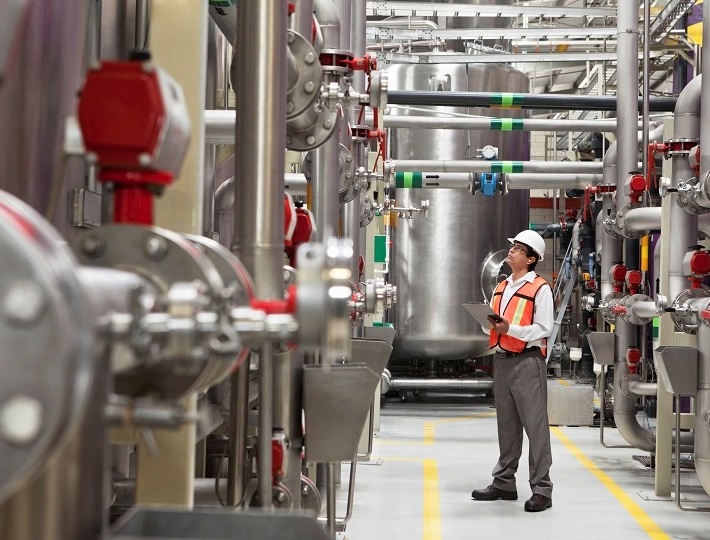

code and standard asme for engineer pipe

ASME / ANSI B16.23 - 1992 - Cast Copper Alloy Solder Drainase Bersama Kelengkapan (DWV)


Standar menetapkan spesifikasi untuk cast pateri tembaga paduan drainase bersama fitting, dirancang untuk digunakan dalam selokan, sampah, dan ventilasi (DWV) sistem. Fitting ini dirancang untuk digunakan dengan tabung tembaga mulus sesuai dengan ASTM B 306, Copper Tube Drainase (DWV), serta alat kelengkapan dimaksudkan untuk dirakit dengan bahan-bahan solder sesuai dengan ASTM B 32, atau pipa tapered thread sesuai dengan ASME B1.20.1.

Standar ini bersekutu dengan ASME B16.29, Tempa Tembaga dan Tempa Copper Alloy Solder Drainase Bersama Fittings - DWV. Memberikan persyaratan untuk tujuan pemasangan cocok untuk penyolderan. Standar ini meliputi :
(a) deskripsi
(b) pitch (kemiringan)
(c) singkatan untuk mengakhiri sambungan
(d) ukuran dan metode untuk merancang bukaan untuk mengurangi alat kelengkapan
(e) menandai
(f) bahan
(g) dimensi dan toleransi

Baca juga : Pahami Perbedaan Buttweld Fitting dan Forged Fitting

ASME / ANSI B16.24 - 1991 (R1998) - Alloy Flange Pipa dan Fitting


Standar ini untuk class 25, 125, 250, dan 800 Cast Iron Fitting pipa, flange meliputi :
(a) tekanan suhu peringkat
(b) ukuran dan metode untuk mengurangi bukaan menunjuk fitting
(c) tanda
(d) persyaratan minimum untuk bahan
(e) dimensi dan toleransi
(f) baut, mur, dan paking dimensi
(g) tes

ASME / ANSI B16.25 - 1997 - Buttwelding


Standar ini untuk buttweld pipa ujung komponen yang akan bergabung ke dalam sistem pipa. Cakupan meliputi persiapan untuk elbow dengan berikut ini.
(a) tidak ada backing cincin
(b) split atau non dukungan terus-menerus berdering
(c) padat atau cincin dukungan terus-menerus
(d) memasukkan cincin habis
(e) gas tungsten adalah pengelasan (GTAW) dari akar lulus. Rincian persiapan untuk mendukung apapun cincin harus dirinci dalam memesan komponen.

ASME / ANSI B16.26 - 1988 - Cast Copper Alloy


Standar ini untuk Copper Alloy Fitting untuk menyala Tubes Tembaga meliputi:
(a) tekanan nilai
(b) bahan
(c) ukuran
(d) threading
(e) menandai

ASME / ANSI B16.28 - 1994 - Wrought Steel Buttwelding Short Radius Elbows and Returns


Standar ini meliputi penilaian, keseluruhan dimensi, pengujian, toleransi dan tempa karbon dan baja paduan buttwelding elbow dan short radius back. Istilah tempa menunjukkan fitting terbuat dari pipa, tabung, piring atau forgings.

ASME / ANSI B16.29 - 1994 - Tempa Tembaga dan Tempa Copper Alloy Solder Bersama Drainase Kelengkapan


Standar untuk tempa tembaga dan paduan tembaga tempa bersama drainase fitting solder, dirancang untuk digunakan dengan tembaga tabung penyalur, meliputi :
(a) Keterangan
(b) Pitch (kemiringan)
(c) Singkatan untuk Akhir Sambungan
(d) Ukuran dan Metode menunjuk Openings untuk Pengurangan Fittings
(e) Menandai
(f) Bahan
(g) Dimensi dan Toleransi

ASME / ANSI B16.33 - 1990 - Dioperasikan secara manual Metalic Gas Valve untuk Penggunaan di Gas Piping Systems Up to 125 psig


Desain ini akan menetapkan standar kemampuan minimum, karakteristik dan properti, yang valve harus dimiliki, agar bisa dianggap cocok untuk digunakan dalam sistem pipa gas.

ASME / ANSI B16.34 - 1996 - Valve flange Threaded dan end welding


Standar ini berlaku untuk konstruksi valve baru dan tekanan temperatur meliputi penilaian, dimensi, toleransi, materi, nondestructive persyaratan pemeriksaan, pengujian dan menandai untuk cast, palsu, dan mengarang flens, ulir dan akhir pengelasan dan wafer atau katup flangeless baja, paduan nikel-dasar dan paduan lainnya.

ASME / ANSI B16.36 - 1996 - Orifice Flange


Standar ini meliputi flange pipa (serupa dengan yang tercakup dalam ASME B16.5) yang memiliki perbedaan tekanan lubang koneksi. Cakupannya meliputi:
(a) weldingneck flange class 300, 400, 600, 900, 1500, dan 2500
(b) slip-on dan threaded class 300
Lubang, Nozzle dan Venturi Flow Rate Meter

ASME / ANSI B16.38 - 1985 (R1994) - Large Metallic Valve untuk Distribusi Gas


Standar hanya meliputi dioperasikan secara valve manual metalik ukuran pipa nominal 2 1/2 sampai 12 mempunyai inlet dan outlet pada garis tengah yang umum, yang cocok untuk mengendalikan aliran gas dari terbuka untuk benar-benar tertutup, untuk digunakan dalam distribusi dan layanan garis dimana tekanan pengukuran maksimum di mana sistem pipa distribusi tersebut dapat dioperasikan sesuai dengan kode peraturan federal (CFR), judul 49, bagian 192, transportasi dan alam dengan pipa gas lainnya.

ASME / ANSI B16.39 - 1986 (R1998) - Threaded Pipa Besi lunak Serikat


Standar untuk threaded besi malleable serikat class 150, 250 dan 300, menyediakan persyaratan :
(a) desain
(b) tekanan-suhu pemberian peringkat
(c) ukuran
(d) menandai
(e) bahan
(f) sendi dan kursi
(g) thread
(h) kekuatan hidrostatik
(i) kekuatan tarik
(j) tekanan udara tes
(k) sampling
(l) lapisan
(m) dimensi

ASME / ANSI B16.40 - 1985 (R1994) - Dioperasikan secara manual Thermoplastic Gas


Standar mencakup termoplastik dioperasikan secara manual katup dalam ukuran nominal 1,2 melalui 6. Valve yang cocok untuk penggunaan di bawah tanah di distribusi termoplastik layanan utama dan garis.

ASME / ANSI B16.42 - 1998 - Flange pipa besi dan flange class 150, 300


Standar mencakup persyaratan minimum untuk class 150, 300 flange pipa besi dan fitting. Persyaratannya meliputi:
(a) tekanan-suhu pemberian peringkat
(b) ukuran dan metode menunjuk bukaan
(c) menandai
(d) bahan
(e) dimensi dan toleransi
(f) bercak, kacang-kacangan dan gasket
(g) tes

Baca juga : 6 Aspek Dalam Mendesain Sistem Jalur Perpipaan yang Benar

ASME/ANSIB16.44 - 1995 - Dioperasikan untuk Valves Metalic Gas untuk Penggunaan di sistem pipa rumah


Standar ini berlaku untuk konstruksi dan valve baru mencakup seperempatnya dioperasikan secara manual dalam ukuran 1/2-2 NPS yang dimaksudkan untuk instalasi dalam ruangan shutoff gas valve ketika dipasang didalam ruangan pipa gas antara meteran gas outlet dan inlet sambungan ke alat gas.

ASME / ANSI B16.45 - 1998 - Cast Iron Fittting


Standar untuk fitting pipa pada aerating self, meliputi :
(a) deskripsi
(b) ukuran dan metode untuk menunjuk alat kelengkapan bukaan untuk mengurangi
(c) menandai
(d) bahan
(e) pitch
(f) desain
(g) dimensi dan toleransi
(h) uji

ASME / ANSI B16.47 - 1996 - Large Diameter Steel Flange NPS 26 dan NPS 60


Standar ini mencakup tekanan-suhu peringkat, bahan, dimensi, toleransi, tanda dan pengujian untuk flange pipa dalam ukuran NPS 26 dan NPS 60 dengan class 75, 150,0300, 400, 600 dan 900.

ASME / ANSI B16.48 - 1997 - Steel Line Kosong


Standar ini mencakup tekanan-suhu peringkat, bahan, dimensi, toleransi, tanda dan pengujian untuk mengoperasikan blank line dalam ukuran NPS 1/2 melalui NPS 24 untuk instalasi antara ASME B16. 5 flange dengan class 150, 300, 600, 900, 1500 dan 2500 kelas tekanan.

ASME / ANSI B16.49 - 2000 - Factory Made Wrought Steel Buttwelding Induction Bends Transportation and Distribution Systems


Standar ini meliputi perencanaan, bahan, manufaktur, pengujian, tanda dan persyaratan inspeksi buatan pabrik pipa baja karbon membungkuk bahan kimia dan dikendalikan memiliki sifat mekanik, yang dihasilkan oleh proses pembengkokan induksi, dengan atau tanpa garis singgung. Standar ini mencakup induksi untuk transportasi dan distribusi pipa (misalnya, ASME B31.4, B31.8, dan B31.11).

Demikianlah sebagian yang kami tampilkan mengenai ASME Standard dan semoga bisa dipelajari dan ditelaah untuk Anda yang mau terjun ke dunia industri perminyakan dan gas.

Penulis

Om Vin
Om Vin adalah full-time in-house engineer ACS dengan pengalaman lebih dari 20 tahun di industri pipa fitting dan sangat gemar dengan tantangan.
