Expansion joint adalah komponen penting dalam sistem perpipaan, termasuk pada aplikasi HVAC (Heating, Ventilation, and Air Conditioning). Meskipun terlihat sederhana, peran expansion joint sangat krusial dalam menjaga keandalan, efisiensi, dan keselamatan sistem dalam jangka panjang. Sehingga pemilihan expansion joint yang tepat bukan hanya soal spesifikasi teknis, tetapi juga tentang melindungi seluruh sistem dari kerusakan dini dan biaya tak terduga.
Lalu, bagaimana cara memilih produk expansion joint yang tepat? Berikut panduan lengkapnya yang sudah ACS rangkum dari berbagai sumber hanya untuk Anda.
Mengapa Expansion Joint Sangat Penting dalam Sistem HVAC?
Dalam sistem HVAC (Heating, Ventilation, and Air Conditioning), perubahan suhu yang terus-menerus dapat menyebabkan pipa memuai dan menyusut. Tanpa adanya expansion joint, gerakan termal ini akan langsung menekan komponen lain seperti pompa, bearing, dan seal—mengakibatkan keausan dini, kebisingan, getaran berlebih, hingga kerusakan sistem secara keseluruhan. Dalam kasus terburuk, kegagalan expansion joint bisa menyebabkan downtime operasional, risiko lingkungan, dan biaya perbaikan yang besar.
Expansion joint HVAC berfungsi sebagai sambungan fleksibel yang menyerap gerakan, meredam getaran, serta mengurangi tekanan yang seharusnya tidak diteruskan ke pompa atau peralatan lain. Dengan memilih expansion joint yang tepat, sistem HVAC akan bekerja lebih stabil, tenang, dan tahan lama. Tidak hanya itu, penggunaan expansion joint juga membantu menghindari keausan pada bearing dan kegagalan seal—dua komponen penting yang menjaga kinerja pompa tetap optimal.
Tips Memilih Expansion Joint yang Tepat untuk Sistem HVAC
Expansion joint tersedia dalam berbagai material, desain, dan konfigurasi yang dirancang untuk menyesuaikan kebutuhan sistem HVAC. Namun, agar performanya maksimal dan tahan lama, pemilihan expansion joint harus dilakukan dengan pertimbangan teknis yang matang. Berikut beberapa tips penting yang perlu diperhatikan:
Tentukan Penempatan yang Tepat
Penempatan expansion joint dalam sistem HVAC tidak bisa sembarangan. Tanpa penyangga dan perancangan yang benar, justru dapat menyebabkan kerusakan atau kegagalan dini. Pastikan:
Expansion joint dipasang dekat titik anchor (penahan) dan pipa didukung dengan baik agar tidak memberikan beban langsung ke sambungan.
- Gunakan anchor kuat dan batang kontrol (control rods) untuk menahan pergerakan dan tekanan dari sistem.
- Periksa kembali rating tekanan dan suhu dari expansion joint. Idealnya, sambungan harus mampu menangani empat kali tekanan kerja sistem.
Hitung Gerakan Pipa dengan Akurat
Expansion joint digunakan untuk menyerap berbagai jenis gerakan, mulai dari aksial (memanjang), lateral (menyamping), hingga angular (sudut) serta getaran. Untuk itu, penting untuk:
- Menghitung gerakan termal pipa secara tepat menggunakan koefisien ekspansi termal (CTE) yang sesuai.
- Mengetahui material pipa yang digunakan, karena setiap material memiliki nilai CTE yang berbeda. Perbedaan ini bisa menyebabkan kesalahan dalam estimasi pergerakan, yang berujung pada beban berlebih pada expansion joint jika tidak dihitung dengan benar.
Perhatikan Tekanan dan Suhu Operasional
Data tekanan dan suhu sangat penting dalam menentukan jenis expansion joint yang tepat. Beberapa hal yang harus diperhatikan:
- Jika suhu kerja melebihi 93°C (200°F), lakukan penyesuaian (pressure de-rating) untuk memastikan expansion joint tetap mampu menahan tekanan kerja sistem pada suhu tersebut. Hal ini juga mencegah kerusakan struktur penguat (reinforcing fabric) dari sambungan.
- Untuk aplikasi pada saluran keluaran (discharge), periksa apakah ada tekanan kejut atau pulsasi. Dalam kondisi ini, expansion joint harus memiliki rating tekanan minimal 4× dari tekanan kerja sistem guna menghindari kerusakan akibat tekanan mendadak.
Pilih Produk Expansion Joint Terbaik dari Victaulic
Victaulic menawarkan berbagai jenis expansion joint yang dirancang khusus untuk memenuhi kebutuhan tersebut—khususnya sistem HVAC. Berikut tiga pilihan unggulan dari Victaulic yang dapat Anda sesuaikan dengan kebutuhan proyek Anda:
Victaulic Mover Expansion Joint – Style 150
Style 150 merupakan expansion joint tipe slip yang dirancang untuk menangani pergerakan aksial hingga 3 inci dan tekanan hingga 350 psi. Cocok untuk aplikasi HVAC, air panas, dan air dingin. Produk ini menggunakan konstruksi baja karbon dengan lapisan PPS/PTFE untuk daya tahan lebih baik terhadap suhu dan tekanan. Pilihan gasket EPDM atau Nitrile juga memungkinkan kompatibilitas dengan berbagai jenis fluida. Solusi tepat untuk mencegah kerusakan pompa dan pipa akibat stres termal dan getaran berlebih.
Victaulic Expansion Joint untuk OGS – Style 155
Style 155 adalah expansion joint modular untuk sistem pipa beralur (Original Groove System), tersedia untuk ukuran ¾” hingga 12”. Produk ini dirakit dari kombinasi coupling dan nipple yang memungkinkan pemasangan dalam kondisi kompresi, netral, atau ekspansi. Style 155 ideal untuk sistem HVAC, utilitas, serta jalur pipa panjang yang membutuhkan kontrol ekspansi linier. Tersedia juga pilihan gasket dan pelapisan tambahan untuk menyesuaikan kebutuhan aplikasi spesifik.

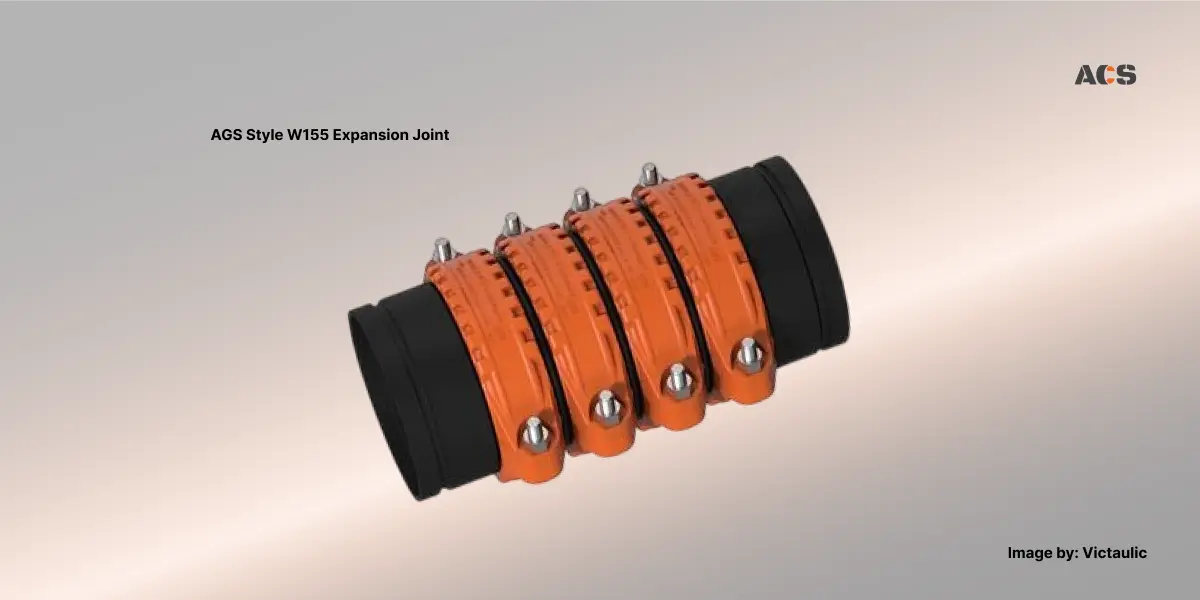

Victaulic AGS Expansion Joint – Style W155
Dirancang khusus untuk sistem AGS (Advanced Groove System), Style W155 mendukung ukuran besar 14” hingga 24” dan mampu mengakomodasi ekspansi aksial dalam skala besar. Produk ini menggunakan serangkaian coupling dan nipple yang digroove secara presisi, dengan housing dari besi ulet dan nipple baja karbon berdinding tebal. Cocok untuk instalasi pipa bertekanan tinggi di fasilitas industri, pabrik, atau gedung bertingkat yang membutuhkan ketahanan dan fleksibilitas tinggi.
Memilih expansion joint yang tepat untuk sistem HVAC bukan hanya soal spesifikasi, tetapi juga tentang memastikan efisiensi, keamanan, dan umur panjang dari keseluruhan instalasi. Dengan memahami penempatan yang benar, menghitung pergerakan pipa secara akurat, serta memperhatikan tekanan dan suhu operasional, Anda dapat menghindari risiko kerusakan dan menekan biaya perawatan jangka panjang. Victaulic, sebagai salah satu merek terkemuka di industri perpipaan, menawarkan berbagai solusi expansion joint berkualitas tinggi yang siap memenuhi berbagai kebutuhan proyek Anda—mulai dari sistem HVAC skala kecil hingga instalasi industri berskala besar.
Hubungi tim ACS sekarang juga atau kunjungi halaman ini untuk mendapatkan produk expansion joint Victaulic terbaik yang sesuai dengan spesifikasi sistem Anda. Kami siap membantu memberikan solusi teknis dan rekomendasi produk yang paling efisien dan andal untuk menunjang kinerja sistem Anda.
