Jenis-Jenis Elbow Pipa dan Fungsinya dalam Sistem Perpipaan Industri

Dalam sistem perpipaan industri, perubahan arah aliran fluida merupakan kebutuhan yang sangat umum. Salah satu komponen kunci yang digunakan untuk mengakomodasi kebutuhan ini adalah elbow pipa.

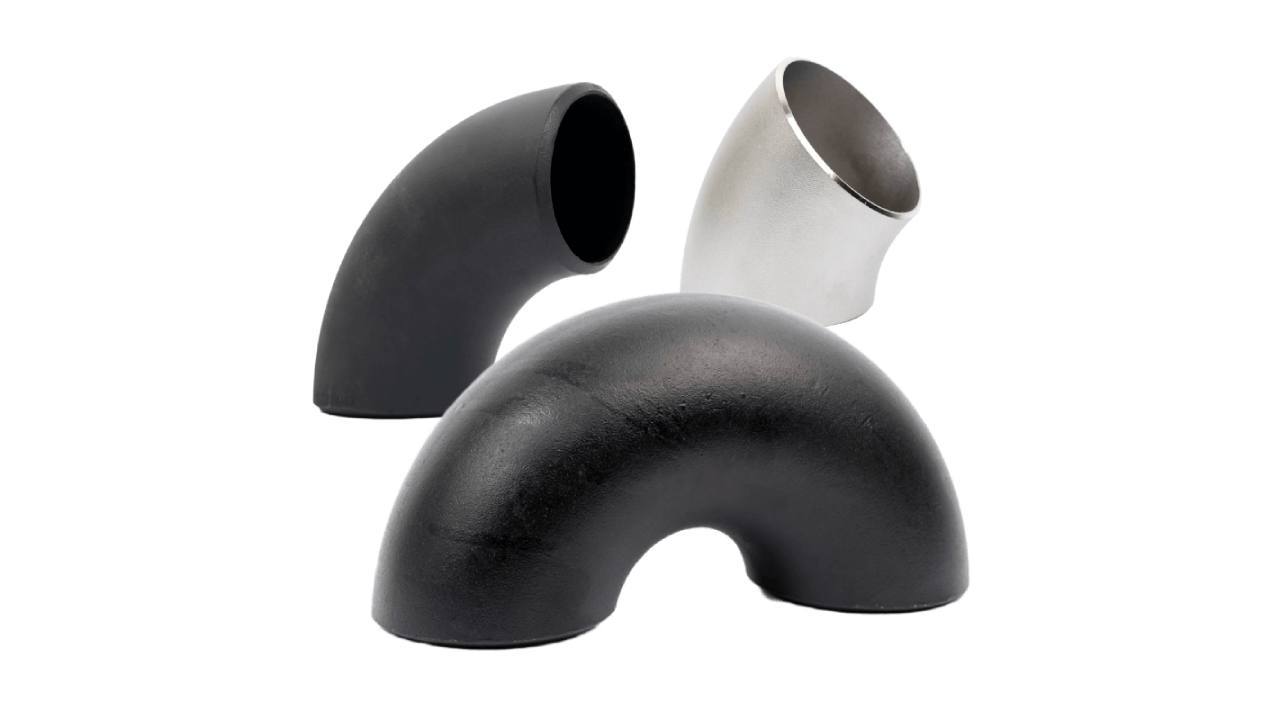

Elbow pipa adalah jenis fitting (sambungan pipa) yang dirancang untuk mengubah arah aliran fluida dalam sistem perpipaan. Elbow biasanya digunakan saat pipa perlu dibelokkan pada sudut tertentu, umumnya 45°, 90°, atau 180°. Fungsi utamanya adalah mengontrol arah aliran tanpa menyebabkan tekanan berlebih atau kehilangan efisiensi aliran.

Kenapa Elbow Diperlukan?

Dalam sistem perpipaan industri yang kompleks, seperti pada kilang minyak, pembangkit listrik, sistem HVAC, atau bahkan instalasi pengolahan air, tidak mungkin aliran fluida berjalan lurus sepanjang jalur. Di sinilah elbow hadir untuk:

Mencegah tekanan balik akibat belokan tajam
Menjaga kestabilan aliran dalam sistem tertutup
Mengurangi resiko kerusakan akibat tekanan atau getaran

Elbow pipa umumnya dirancang sesuai dengan standar internasional seperti:

ASME B16.9 – untuk butt-weld fittings
ASME B16.11 – untuk forged fittings (socket-weld/NPT)
ASTM A234 / A403 – untuk spesifikasi bahan logam

Mengapa Pemilihan Elbow Pipa yang Tepat Sangat Penting?

Pemilihan elbow yang tidak sesuai bisa menimbulkan berbagai masalah teknis, seperti penurunan tekanan aliran, peningkatan turbulensi, bahkan potensi kegagalan sambungan. Oleh karena itu, memahami dasar pertimbangan dalam memilih elbow pipa bukan hanya penting untuk desainer sistem perpipaan, tetapi juga bagi teknisi, operator, dan tim perawatan di lapangan.

Berikut ini adalah beberapa alasan utama mengapa pemilihan elbow pipa harus dilakukan secara cermat dan berdasarkan kebutuhan teknis yang tepat.

1. Pengaruh terhadap Tekanan Aliran

Setiap perubahan arah aliran menciptakan turbulensi. Jenis elbow (baik dari segi radius maupun sudut) sangat menentukan seberapa besar tekanan yang hilang pada belokan itu.

Elbow long radius akan menciptakan aliran lebih halus, cocok untuk sistem tekanan tinggi.
Elbow short radius cocok untuk ruang terbatas, tapi menyebabkan turbulensi lebih tinggi.

Jika tidak dihitung dengan benar, tekanan balik atau kehilangan tekanan bisa menyebabkan:

Kerja pompa menjadi berat
Efisiensi energi menurun
Komponen sistem lebih cepat aus

2. Risiko Kegagalan Sistem

Pemilihan elbow yang tidak sesuai bisa menyebabkan:

Korosi dini, jika material tidak cocok dengan fluida
Kerusakan mekanik, jika radius terlalu kecil untuk kecepatan aliran tinggi
Kebocoran, terutama pada sambungan yang tidak sesuai tekanan operasional

3. Kepatuhan terhadap Standar & Regulasi

Dalam banyak proyek industri, terutama yang berkaitan dengan minyak dan gas atau bahan kimia, pemilihan elbow harus mengikuti standar:

ASME, API, atau ISO
Pemeriksaan desain dilakukan oleh QA/QC engineer untuk memastikan tidak ada potensi failure

Klasifikasi Elbow Pipa Berdasarkan Sudut

Sudut Elbow	Fungsi Utama	Contoh Penggunaan
45°	Mengubah arah aliran secara halus	HVAC, drainase, jalur pipa bangunan
90°	Perubahan arah tegak lurus	Migas, sistem perpipaan pabrik, limbah
180°	Membalik arah aliran (U-turn)	Sirkulasi pemanas/pendingin, boiler, sistem loop

Perbandingan Elbow Berdasarkan Radius

Jenis Radius	Ukuran Radius	Ruang Instalasi	Efisiensi Aliran	Cocok Untuk
Short Radius (SR)	1 x diameter pipa	Sempit	Rendah	Area terbatas, retrofit
Long Radius (LR)	1.5 x diameter pipa	Luas	Tinggi	Sistem industri, kimia, fluida cepat
Lainnya (3D, dst)	Angka x diameter pipa	Luas	Tinggi	Sistem industri, kimia, fluida cepat

Elbow Berdasarkan Tipe Sambungan

Jenis Sambungan	Ciri Utama	Kelebihan	Kekurangan
Butt Weld	Dilas langsung ke pipa	Kuat, tahan tekanan tinggi	Instalasi lebih kompleks
Socket Weld	Pipa masuk ke socket, lalu dilas	Mudah dipasang, ideal untuk pipa kecil	Tidak cocok untuk diameter besar
Threaded	Disambung dengan ulir (ulir dalam-luar)	Mudah dibongkar, tanpa las	Rentan bocor jika tidak disegel baik

Elbow Berdasarkan Material

Material	Kelebihan	Kekurangan	Contoh Aplikasi
Carbon Steel	Kuat, ekonomis, tahan tekanan tinggi	Rentan korosi tanpa pelapis	Pipa industri, uap, gas
Stainless Steel	Tahan korosi, cocok fluida kimia	Biaya tinggi	Industri makanan, farmasi, offshore
PVC/UPVC	Ringan, tahan karat, mudah dipasang	Tidak tahan suhu/ tekanan tinggi	Distribusi air bersih, irigasi, drainase
Galvanized Steel	Dilapisi seng, tahan korosi ringan	Lapisan bisa rusak lama-lama	Instalasi air rumah
HDPE	Fleksibel, tahan benturan & korosi	Tidak cocok untuk suhu tinggi	Jalur bawah tanah, pertanian
PPR	Tahan suhu tinggi, cocok air panas	Instalasi butuh alat khusus	Instalasi domestik air panas

Fungsi dan Contoh Penggunaan Elbow Pipa di Berbagai Industri

Sektor Industri	Fungsi Elbow dalam Sistem Pipa	Contoh Penggunaan Nyata
Minyak & Gas	- Mengarahkan aliran fluida dari pipa kilang ke unit proses atau penyimpanan - Menahan tekanan dan suhu ekstrim	Elbow 90° long radius digunakan di kilang minyak untuk menyalurkan crude oil ke unit pemrosesan tanpa menimbulkan tekanan balik berlebih.
Industri Kimia	- Menyalurkan cairan kimia agresif ke reaktor, mixer, atau tangki - Mengurangi risiko korosi dan kebocoran akibat tekanan tinggi	Elbow 45° long radius dari stainless steel 316 digunakan di pabrik kimia untuk mencegah turbulensi saat memindahkan zat asam kuat.
HVAC	- Mengatur arah udara di sistem pendingin atau pemanas - Menyambung ducting atau pipa refrigant dengan efisien	Elbow 90° short radius pada sistem AC gedung digunakan karena keterbatasan ruang di ruang plenum.
Pengolahan Air	- Mengubah arah aliran air dari proses filtrasi ke tangki penyimpanan - Menyesuaikan jalur pipa di instalasi bawah tanah atau sempit	Elbow PVC 90° digunakan di WTP (Water Treatment Plant) untuk mengalirkan air bersih dari filter ke reservoir.
Makanan & Farmasi	- Menyalurkan fluida higienis seperti susu, sirup, larutan farmasi - Menjaga kebersihan dan mencegah kontaminasi	Elbow stainless steel sanitary fitting (dengan finishing mirror polish) digunakan di jalur susu cair di pabrik pengolahan dairy untuk menjaga higienitas.

Memilih jenis elbow pipa yang tepat bukan hanya soal teknis melainkan juga efisiensi, keandalan, dan keamanan jangka panjang. Dengan memahami klasifikasi berdasarkan sudut, radius, tipe sambungan, hingga material, Anda bisa memastikan sistem perpipaan berjalan optimal, minim perawatan, dan hemat biaya operasional.
