Pemilihan Valve Berdasarkan Media Fluida

Dalam sistem perpipaan industri, valve berperan lebih dari sekadar perangkat pengatur aliran. Valve adalah komponen kritis yang menentukan keandalan operasi, keselamatan kerja, hingga efisiensi proses. Setiap fluida memiliki karakteristik unik ada yang korosif, abrasif, viskos, hingga berbentuk gas bertekanan tinggi.

Karena itu, pemilihan valve tidak bisa dilakukan secara generik. Kesalahan dalam menentukan jenis valve dapat berakibat serius: kebocoran, kerusakan dini, downtime, hingga insiden keselamatan. Oleh sebab itu, memahami kesesuaian material, desain internal, dan kemampuan sealing valve terhadap media fluida menjadi hal yang sangat penting.

Mengapa Pemilihan Valve Berdasarkan Media Itu Penting?

Dalam sistem perpipaan industri, valve tidak hanya berfungsi sebagai perangkat buka-tutup aliran, tetapi juga sebagai komponen vital yang menjaga keselamatan, keandalan, dan efisiensi operasi. Setiap fluida baik itu cairan korosif, slurry abrasif, gas bertekanan, maupun media kental memiliki sifat fisik dan kimia yang berbeda. Perbedaan karakteristik ini menuntut spesifikasi valve yang tepat agar sistem tetap bekerja optimal.

Kesalahan dalam memilih valve bukan sekadar masalah teknis kecil. Salah pilih bisa berujung pada kebocoran, erosi material yang terlalu cepat, downtime tidak terencana, hingga potensi kecelakaan serius di lapangan. Karena itu, pemilihan valve harus mempertimbangkan beberapa faktor utama: kompatibilitas material, desain internal, serta kemampuan sealing terhadap jenis media fluida yang dihadapi.

Baca juga: Jenis-Jenis Pipa dan Fungsinya

Valve untuk Fluida Korosif

Fluida korosif seperti asam, air asin (brine), dan air laut merupakan tantangan korosi terbesar dalam sistem perpipaan industri. Serangan kimia dapat merusak permukaan logam, mengurangi umur pakai valve, serta menimbulkan kebocoran berbahaya. Karena itu, pemilihan material dan desain valve yang tepat sangat krusial agar sistem tetap aman dan andal.

Material yang Digunakan

Untuk menghadapi sifat korosif, material berikut banyak digunakan:

• Hastelloy & Inconel tahan terhadap asam kuat dan lingkungan kimia agresif.
• Duplex Stainless Steel lebih resisten terhadap pitting dan korosi retak akibat klorida.
• PTFE / PFA Lining memberikan lapisan protektif non-metal di dalam valve untuk mencegah kontak langsung fluida dengan logam dasar.

Desain dan Jenis Valve

Agar lebih tahan lama, valve untuk fluida korosif biasanya dilengkapi dengan:

• Corrosion-resistant seat mencegah kerusakan pada area sealing.
• Low-emission packing mengurangi risiko kebocoran halus (fugitive emission).
• Lining khusus (PTFE/PFA) lapisan inert yang melindungi body valve dari serangan kimia.

Beberapa jenis valve yang umum dipakai pada aplikasi korosif antara lain:

1. Non-Lubricated & PFA-Lined Plug Valve

   • Tidak membutuhkan pelumasan meminimalkan risiko kontaminasi.
   • PFA lining memberikan proteksi ekstra dari bahan kimia agresif.
   • Cocok untuk industri kimia yang butuh keandalan tinggi dan kemurnian fluida.
2. PFA-Lined Ball Valve

   • Mekanisme bola kontrol aliran presisi dan sealing ketat.
   • PFA lining tahan korosi, memperpanjang umur pakai.
   • Mudah dipasang dan dirawat mengurangi downtime.
3. Fully PFA/PTFE-Lined Butterfly Valve

   • Disk berlapis PFA/PTFE tahan terhadap lingkungan kimia keras.
   • Desain butterfly operasi cepat dan kontrol aliran efisien.
   • Banyak digunakan di chemical plant & desalination plant.
4. Actuated PFA-Lined Ball & Plug Valve

   • Dilengkapi actuator untuk kontrol jarak jauh.
   • Memberi efisiensi operasional dan keselamatan lebih baik.
   • Ideal untuk aplikasi otomatisasi di industri kimia.
5. PFA/PTFE-Lined Check Valve

   • Mencegah backflow pada sistem korosif.
   • Lining inert menjaga ketahanan jangka panjang.
   • Efektif menjaga integritas sistem dalam proses kimia berisiko tinggi.
6. PFA-Lined Control Valve

   • Memberi kontrol aliran yang presisi.
   • Lining tahan korosi mengurangi kebutuhan perawatan.
   • Cocok untuk proses yang memerlukan regulasi fluida agresif secara akurat.

Baca juga: Jenis-Jenis Lined Valve dan Keunggulannya

Valve untuk Fluida Abrasif

Fluida abrasif seperti slurry, pulp, maupun pasir dapat menyebabkan erosi cepat pada permukaan valve. Partikel padat yang terbawa aliran menimbulkan gesekan dan benturan, sehingga valve lebih rentan aus. Bila salah memilih valve, umur pakai komponen bisa sangat singkat, menyebabkan downtime, biaya perawatan tinggi, bahkan gangguan produksi.

Material yang Digunakan

Untuk menghadapi sifat abrasif, material dengan kekerasan tinggi dan ketahanan erosi menjadi pilihan utama, di antaranya:

• Hardened Steel meningkatkan resistensi aus pada komponen internal.
• Ceramic-Lined Valve lapisan keramik mampu menahan gesekan partikel padat dalam jangka panjang.

Desain dan Jenis Valve

Abrasive valve umumnya dirancang untuk meminimalkan kontak sliding dan memberikan sealing yang kuat. Beberapa jenis valve yang umum digunakan antara lain:

1. Knife Gate Valve

   • Memiliki gate tipis dan tajam yang bisa “memotong” slurry atau pulp kental.
   • Desainnya memungkinkan full bore opening aliran tidak terhambat.
   • Cocok untuk aplikasi pertambangan & pulp and paper.
2. Pinch Valve

   • Menggunakan selang fleksibel yang “dipencet” untuk mengatur aliran.
   • Hampir tidak ada kontak langsung antara fluida abrasif dan body valve.
   • Sederhana, minim perawatan, sangat efektif untuk slurry transport.
3. Ball Valve (reinforced)

   • Bukan spesifik untuk abrasif, tapi dengan ball hardened dan seat khusus, bisa dipakai di beberapa aplikasi.
   • Kelebihan: operasi mudah, sealing baik.
4. Butterfly Valve (dengan lapisan khusus)

   • Fleksibel untuk berbagai industri.
   • Pada fluida abrasif, biasanya perlu reinforcement pada disk dan seat agar tahan aus.
5. Gate Valve (heavy-duty)

   • Desain sederhana, dengan sealing yang kuat.
   • Digunakan di mining & chemical processing untuk shut-off aliran slurry.

Aplikasi

Abrasive valve digunakan di banyak sektor industri, terutama:

• Pertambangan transport slurry bijih dan pasir.
• Pulp & Paper mengatur aliran pulp dari tahap preparation hingga finishing.
• Power Generation menangani coal slurry dan abu terbang.
• Chemical Processing kontrol aliran bahan kimia abrasif dan slurry reaktif.

Faktor Penting dalam Pemilihan

• Material capability pastikan material valve tahan aus & cocok dengan sifat slurry.
• Durability & maintenance pilih valve yang robust namun mudah dirawat untuk mengurangi biaya operasional.
• Sealing mechanism sealing harus optimal agar partikel abrasif tidak mempercepat erosi.

Valve untuk Gas & Uap

Gas dan uap memiliki karakteristik unik yang menimbulkan tantangan tersendiri dalam pemilihan valve. Risiko utama terletak pada kebocoran halus (fugitive emission), karena molekul gas dapat lolos melalui celah terkecil sekalipun. Selain itu, perubahan tekanan yang cepat pada sistem gas bertekanan atau uap superheated berpotensi merusak sealing jika desain valve tidak sesuai.

Oleh karena itu, pemilihan valve untuk aplikasi ini harus memperhatikan material body seperti carbon steel atau stainless steel, jenis packing seperti graphite atau PTFE, serta memastikan kepatuhan terhadap standar pengujian emisi rendah, misalnya API 6D dan ISO 15848.

Jenis Valve yang Umum Digunakan

1. Globe Valve

Dirancang untuk kontrol aliran dan throttling presisi. Cocok dipakai pada sistem steam line, feedwater, chemical container, wastewater, hingga power plant.

• Kelebihan: kontrol akurat, mampu menahan tekanan tinggi, reaksi cepat.
• Kekurangan: head loss tinggi, konstruksi lebih tebal dan kompleks, tidak cocok untuk aplikasi higienis.

2. Ball Valve

Menggunakan bola berongga yang berputar 90° untuk membuka/menutup aliran gas atau uap.

• Kelebihan: operasi cepat, bubble-tight sealing, desain kompak & ringan, umur pakai panjang bahkan saat jarang digunakan.
• Kekurangan: kurang cocok untuk throttling jangka panjang, rawan penumpukan partikel pada cavity.
• Aplikasi: high point vents, exhaust, steam service, air, cooling water, gas supply system.

3. Butterfly Valve

Menggunakan disk yang berputar seperempat putaran. Lebih ringan dan ekonomis dibanding ball valve.

• Kelebihan: cepat dibuka/tutup, footprint kecil, perawatan minim.
• Kekurangan: meski terbuka penuh, sebagian disk tetap menghalangi aliran; kurang efektif untuk fluida sangat kental atau tekanan tinggi.
• Aplikasi: sistem gas & air, sewage treatment, food & pharma, fire prevention.

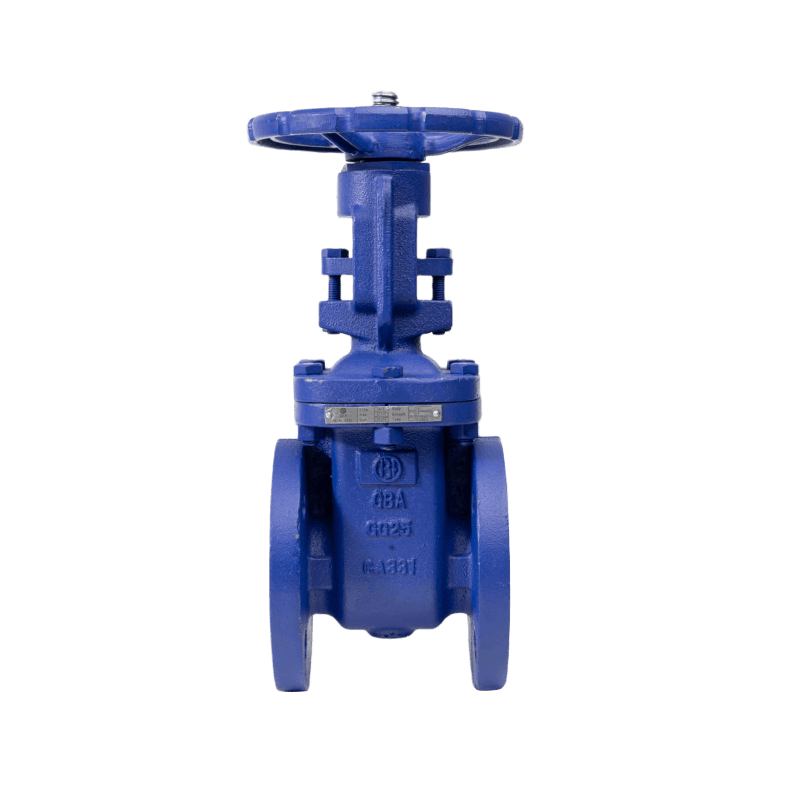

4. Gate Valve

Valve linear motion dengan gate yang bergerak naik-turun. Memberikan jalur lurus tanpa hambatan, sehingga pressure drop rendah.

• Kelebihan: minim hambatan aliran, bisa alir dua arah, struktur sederhana.
• Kekurangan: tidak cocok untuk throttling, ukuran besar, waktu buka/tutup lebih lama.
• Aplikasi: oil & gas, offshore, mining, power plant, water treatment.

5. Angle Valve

Valve pneumatik dengan desain seat miring, cocok untuk steam, vacuum, aggressive media.

• Kelebihan: tekanan turun rendah, umur siklus panjang (hingga jutaan cycle), respons cepat.
• Kekurangan: rating tekanan terbatas pada ukuran besar.
• Aplikasi: food & beverage, chemicals, oil & gas, sewage, high-cycle steam service.

6. Diaphragm Valve

Menggunakan membran fleksibel untuk menghentikan aliran. Sangat baik untuk isolasi fluida proses dari komponen internal.

• Kelebihan: leak-proof, mudah dirawat, higienis, ramah lingkungan.
• Kekurangan: hanya untuk tekanan sedang (<300 psi) dan suhu terbatas (-60 hingga 450 °F).
• Aplikasi: wastewater, pulp & paper, chemical, mining, pharma & bioprocess.

Baca juga: Perbedaan Ball Valve, Globe Valve dan Gate Valve

Valve untuk Slurry & Fluida Kental

Slurry adalah campuran cairan dengan partikel padat yang umumnya bersifat abrasif, kental, dan korosif. Contoh paling umum adalah lumpur tambang, limbah industri, hingga campuran semen. Karakteristik inilah yang membuat slurry sulit dikendalikan dengan valve standar karena rawan penyumbatan, erosi cepat, dan kebocoran pada sealing.

Untuk mengatasinya, dibutuhkan valve dengan material dan desain khusus. Material elastomer lining atau rubber seat kerap digunakan karena mampu menahan gesekan dan korosi. Sementara dari sisi desain, pinch valve dan diaphragm valve menjadi pilihan populer karena aliran slurry hanya bersentuhan dengan elemen elastis (sleeve atau membran), sehingga meminimalkan kerusakan.

Selain dua jenis itu, ada juga varian lain yang bisa dipertimbangkan sesuai kebutuhan:

• Slurry Ball Valve aliran lancar, minim penyumbatan, cocok untuk slurry viskositas rendah.
• Butterfly Valve ringan, ekonomis, ideal untuk volume besar dengan abrasivitas sedang.
• Slurry Gate & Knife Gate Valve mampu menahan slurry padat dengan tingkat solid tinggi, sering digunakan di pertambangan dan industri pulp.
• Slurry Check Valve mencegah aliran balik yang bisa merusak pompa.
• Slurry Control Valve memberikan regulasi presisi untuk aplikasi yang butuh kontrol ketat.

Aplikasi valve untuk slurry banyak dijumpai pada sektor wastewater treatment, industri tambang, hingga pengolahan makanan dengan media kental. Pemilihan harus mempertimbangkan tingkat abrasivitas, korosivitas, serta kondisi tekanan dan temperatur sistem. Selain itu, perawatan rutin berupa inspeksi, pembersihan, dan penggantian seat/seal sangat penting agar valve tidak cepat aus dan downtime dapat ditekan.

Dengan pemilihan valve yang tepat, operasi sistem slurry akan lebih andal, biaya perawatan menurun, serta umur peralatan menjadi jauh lebih panjang.

Tabel Ringkas Pemilihan Valve Berdasarkan Fluida

Pemilihan valve tidak bisa dilakukan secara sembarangan karena setiap fluida memiliki sifat fisik dan kimia yang berbeda. Faktor utama seperti kompatibilitas material, desain internal, serta kemampuan sealing harus menjadi pertimbangan agar sistem tetap andal, aman, dan efisien.

Tidak ada satu jenis valve yang cocok untuk semua kondisi. Valve untuk fluida korosif berbeda dengan yang digunakan pada slurry, gas, maupun fluida kental. Dengan memahami karakteristik media fluida dan menyesuaikannya dengan material serta desain valve yang tepat, risiko kebocoran, erosi, maupun downtime dapat ditekan, sekaligus memperpanjang umur peralatan.
