Dalam sistem fire protection, keandalan pipa bukan hanya soal material yang digunakan, tetapi juga bagaimana sambungan antar pipa dirancang. Salah satu komponen penting yang sering luput dari perhatian adalah coupling, khususnya jenis rigid joint dan flexible joint.
Pemilihan jenis joint yang tepat bisa menjadi pembeda antara sistem yang tahan uji saat kondisi darurat dengan sistem yang rentan bocor atau rusak. Rigid joint memberikan kekuatan dan kestabilan, sementara flexible joint menawarkan kemampuan menyerap getaran dan pergerakan. Keduanya sama-sama digunakan dalam sistem fire protection, namun dengan fungsi dan konteks yang berbeda.
Itulah sebabnya, memahami peran coupling dan memilih tipe joint yang sesuai standar keselamatan seperti UL/FM approval dan NFPA 13 menjadi langkah penting bagi engineer, teknisi, maupun procurement dalam proyek konstruksi.
Rigid Joint
Rigid joint adalah jenis sambungan pipa yang dirancang menahan pipa tetap lurus tanpa memberikan ruang gerak. Dalam rekayasa struktur, rigid joint menjaga posisi dan alignment komponen meskipun terkena beban atau gaya dari luar. Dengan desain ini, sambungan dapat mentransfer momen antar pipa, sehingga kekuatan sistem tetap terjaga.
Secara umum, rigid joint memiliki ciri utama:
- Tidak ada pergerakan relatif mencegah rotasi maupun translasi antar pipa.
- Menyalurkan beban dengan stabil termasuk gaya tekan, tarik, maupun momen lentur.
- Metode konstruksi beragam, biasanya menggunakan clamp dengan konfigurasi khusus, las, atau baut yang didesain rigid.
- Umum dipakai di jalur pipa lurus, terutama di area yang minim pergerakan atau getaran.
Dengan karakteristik ini, rigid joint menjadi pilihan tepat untuk memastikan sistem pipa tetap stabil dan tahan uji saat tekanan air meningkat dalam kondisi kebakaran.
1. Keuntungan Rigid Joint
- Menahan pipa tetap lurus sehingga jalur distribusi air lebih terkontrol.
- Cocok untuk instalasi pipa panjang yang minim pergerakan, misalnya jalur lurus di koridor atau basement gedung.
- Stabilitas tinggi karena mampu menjaga kekakuan sistem.
2. Keterbatasan Rigid Joint
- Tidak meredam getaran dengan baik. Jika ada getaran atau pergerakan kecil akibat ekspansi termal, rigid joint kurang mampu mengatasinya.
- Kurang fleksibel saat dipasang di area dengan perubahan suhu tinggi atau potensi pergeseran pipa.
Flexible Joint
Berbeda dengan rigid joint yang menjaga pipa tetap kaku, flexible joint justru dirancang untuk memberikan ruang gerak pada sistem pipa. Fungsinya adalah mengakomodasi perubahan posisi akibat ekspansi termal, getaran mekanis, maupun kondisi instalasi yang tidak sepenuhnya lurus.
Dalam praktiknya, flexible joint memiliki beberapa karakteristik utama:
- Mengakomodasi ekspansi & kontraksi ketika suhu meningkat atau menurun, pipa dapat memuai dan menyusut tanpa menimbulkan tekanan berlebih pada sambungan.
- Menyerap getaran meredam vibrasi dari pompa, aliran air bertekanan tinggi, atau faktor eksternal lain agar tidak merambat ke seluruh jaringan pipa.
- Koneksi lebih adaptif bisa digunakan pada sambungan antar pipa yang tidak sepenuhnya sejajar atau berbeda konfigurasi.
- Umumnya dipasang di titik kritis seperti di dekat pompa, mesin, generator, maupun area yang rawan pergerakan pipa.
Dengan fleksibilitas ini, flexible joint menjadi pilihan utama untuk sistem fire protection di area dinamis yang membutuhkan daya tahan sekaligus keluwesan.
1. Keuntungan Flexible Joint
- Mengakomodasi ekspansi termal & pergerakan pipa, sehingga sistem tetap aman meski terjadi perubahan suhu atau pergeseran.
- Meredam getaran yang ditimbulkan dari pompa atau tekanan air, menjaga umur pakai pipa dan mengurangi risiko kebocoran.
- Mempermudah instalasi pada pipa yang tidak sepenuhnya lurus atau memiliki mismatch konfigurasi.
2. Keterbatasan Flexible Joint
- Sedikit lebih kompleks dalam pemasangan, karena membutuhkan perhitungan posisi yang tepat agar fleksibilitasnya optimal.
- Biaya relatif lebih tinggi dibanding rigid joint, terutama pada sistem besar dengan banyak titik fleksibel.
- Perawatan berkala diperlukan untuk memastikan sambungan tetap lentur dan tidak aus akibat getaran jangka panjang.
Baca juga: Flexible Joint Pipe Coupling
Perbandingan Rigid vs Flexible Joint

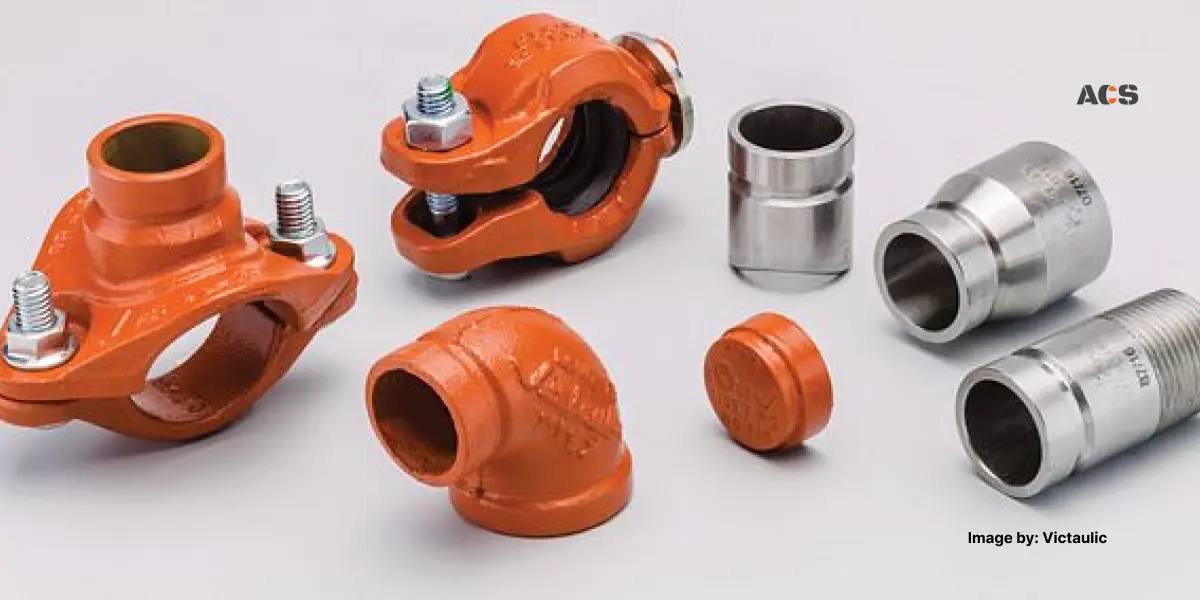

Aplikasi di Fire Protection System
Dalam sistem proteksi kebakaran, pemilihan antara rigid joint dan flexible joint bukan hanya soal teknis instalasi, tapi juga menyangkut keamanan dan keandalan dalam jangka panjang.
- Area dengan pipa panjang lurus lebih cocok menggunakan rigid joint, karena mampu menjaga kekakuan dan mengurangi potensi kebocoran.
- Area dengan kemungkinan pergerakan pipa (misalnya karena ekspansi termal atau getaran bangunan) sebaiknya menggunakan flexible joint, yang dapat menyerap pergeseran dan tekanan dinamis.
- Dalam praktiknya, sistem proteksi kebakaran sering memadukan keduanya: rigid joint di jalur utama yang panjang dan lurus, sementara flexible joint ditempatkan di area strategis untuk mengantisipasi perubahan kondisi.
Menariknya, pendekatan serupa juga ditemukan dalam penelitian ilmiah. Dalam paper berjudul “Dynamic Modelling of Mixed Rigid-Flexible Joint Robotic Manipulator Using Recursive Newton-Euler Formulation” yang ditulis oleh Minh Tuan Hua, Mohammad Poursina, dan Filippo Sanfilippo dari University of Agder, Norway, dijelaskan bagaimana kombinasi rigid dan flexible joint dapat dimodelkan secara matematis untuk meningkatkan performa sistem robotik. Studi ini menunjukkan bahwa perpaduan kedua jenis joint memberikan keseimbangan antara kekuatan struktur (rigid) dan fleksibilitas pergerakan (flexible).
Baca juga: Fire Protection Pipe Coupling
Standar & Sertifikasi Relevan
Dalam penerapan Victaulic coupling pada sistem fire protection, kepatuhan terhadap standar dan sertifikasi internasional menjadi faktor yang tidak bisa diabaikan. Dua acuan utama yang sering digunakan di industri adalah:
- UL/FM Approval
Produk dengan sertifikasi UL (Underwriters Laboratories) dan FM (Factory Mutual) telah melalui serangkaian uji ketat terkait keselamatan, ketahanan tekanan, serta keandalan pada kondisi darurat. Sertifikasi ini memastikan bahwa coupling dapat diandalkan ketika sistem proteksi kebakaran benar-benar diperlukan. - NFPA 13 Requirements
Standar NFPA 13 dari National Fire Protection Association menetapkan panduan teknis tentang bagaimana sistem sprinkler dan pipa proteksi kebakaran harus dirancang, dipasang, serta diuji. Victaulic coupling yang sesuai dengan standar ini memberikan jaminan tambahan bahwa instalasi memenuhi praktik terbaik global.
Dengan memastikan bahwa komponen seperti rigid joint maupun flexible joint memenuhi standar UL/FM dan NFPA 13, sistem fire protection tidak hanya kuat secara teknis, tetapi juga legal dan sesuai dengan persyaratan regulasi yang berlaku di berbagai wilayah.
Memilih coupling yang tepat harus mempertimbangkan beberapa faktor seperti kekuatan mekanis, fleksibilitas, serta standar keamanan yang berlaku. Misalnya, ketika proyek membutuhkan sambungan yang kuat, sambungan yang rigid biasanya dipilih. Sebaliknya, sambungan yang fleksibel lebih cocok untuk sistem yang rentan terhadap getaran.
Baca juga: Apa Itu Victaulic Rigid & Flexible Coupling
