Apa Itu Cryogenic Ball Valve dan Kenapa Penting

Dalam dunia industri energi dan gas, pengendalian fluida bersuhu sangat rendah bukan hanya soal efisiensi, tetapi juga menyangkut keselamatan sistem secara keseluruhan. Salah satu komponen kunci yang berperan besar di sini adalah cryogenic ball valve.

Valve ini dirancang khusus untuk menangani fluida pada rentang suhu ekstrem, hingga mencapai -196°C, yang umum ditemui dalam penyimpanan serta transportasi LNG (liquefied natural gas), nitrogen cair, oksigen cair, maupun argon.

Peran cryogenic ball valve tidak bisa disamakan dengan ball valve konvensional. Jika valve biasa digunakan pada fluida dengan suhu ruang hingga panas, cryogenic ball valve justru bekerja dalam kondisi sebaliknya di suhu kriogenik yang sangat rendah. Kemampuannya menjaga aliran tetap stabil sekaligus mencegah kebocoran menjadikannya komponen vital dalam rantai pasok energi dan industri kimia modern.

Karakteristik & Spesifikasi Teknis

Cryogenic ball valve dirancang dengan spesifikasi khusus agar mampu beroperasi pada suhu ultra-rendah hingga -196 °C. Berbeda dari ball valve konvensional, tipe ini menggunakan desain floating atau trunnion ball yang dipadukan dengan seat khusus untuk memastikan sealing tetap rapat meski menghadapi thermal shock. Selain itu, adanya extended bonnet berfungsi menjaga bagian stem tetap aman dari embun beku sehingga pergerakan valve tidak terganggu.

Material yang digunakan umumnya adalah stainless steel dan special alloy (seperti Inconel dan Monel), yang terbukti tahan terhadap korosi sekaligus memiliki ketahanan mekanis tinggi dalam kondisi kriogenik. Body valve dirancang sesuai standar internasional mulai dari API 6D, API 608, ASME B16.34, BS 6364, hingga MSS SP-134 untuk memastikan keandalan serta keselamatan operasi.

Tersedia dalam konfigurasi flange ANSI B16.5, dengan opsi raised face (RF), buttweld (BW), hingga ring type joint (RTJ). Dengan rancangan tersebut, cryogenic ball valve mampu meminimalkan potensi kebocoran, mengurangi downtime sistem, dan memberikan umur pakai panjang dalam aplikasi LNG, LPG, nitrogen cair, oksigen cair, hingga gas industri lainnya.

Spesifikasi Umum

Parameter	Detail
Ukuran	2 inci – 36 inci
Pressure Rating	Class 150 – Class 2500
Material Utama	Carbon Steel (A105/N, A216 WCB), Stainless Steel (A182 F304/F316, A351 CF8/M, A350 LF2, A182 F51/F53/F55), Alloy (Monel)
Standar Desain	API 608, API 6D, BS 1868, BS 6364, MSS SP-134, ASME B16.34
Face to Face	ANSI B16.10
End Connection	ASME B16.5 (RF & RTJ), ASME B16.25 (BW)
Testing & Inspection	API 6D, API 598; opsional: NACE MR-0175, NACE MR-0103, ISO 15848, API 624, API 641

Desain & Varian

Body: 2-pcs Side Entry, 3-pcs Side Entry
Ball: Floating, Trunnion
Bore: Full Bore, Reduced Bore
End Connection: Raised Face, Buttweld, Ring Type Joint
Bonnet: Bolted dengan extended stem
Seat: Renewable/Integral, Metal atau Soft

Dengan kombinasi desain tersebut, cryogenic ball valve mampu memberikan operasi halus, kontrol aliran yang presisi, serta ketahanan tinggi terhadap kondisi ekstrim.

Aplikasi Industri

Cryogenic ball valve banyak digunakan di sektor energi dan kimia karena kemampuannya menangani fluida pada suhu kriogenik. Fungsinya tidak hanya memastikan aliran tetap stabil, tetapi juga menjaga sistem perpipaan dari risiko kebocoran yang bisa berakibat fatal. Beberapa aplikasi utama di industri antara lain:

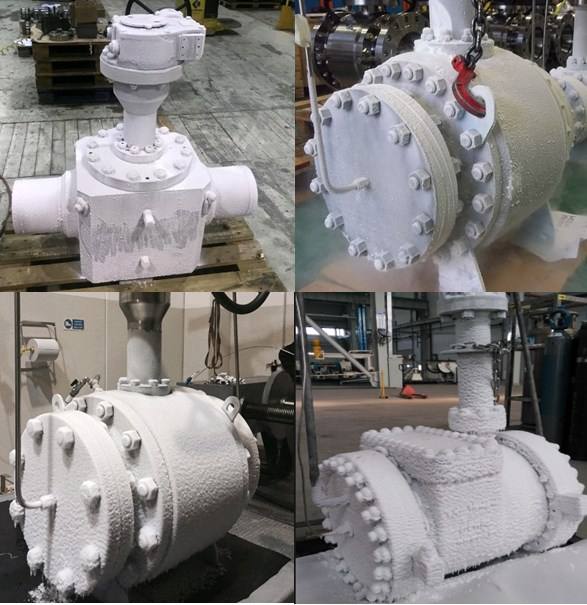

1. LNG (Liquefied Natural Gas)

LNG disimpan dan diangkut pada suhu sekitar –162 °C agar tetap dalam bentuk cair. Cryogenic ball valve berperan penting dalam menjaga keamanan sistem penyimpanan, proses loading–unloading, hingga distribusi LNG ke terminal penerima. Tanpa valve khusus ini, risiko kebocoran atau kegagalan sealing akan sangat tinggi.

2. Penyimpanan & Transportasi Gas Industri

Gas industri seperti nitrogen cair, oksigen cair, dan argon memerlukan penanganan pada suhu sangat rendah. Cryogenic ball valve memastikan aliran gas tetap terkendali selama proses penyimpanan maupun transportasi, sekaligus meminimalkan kerugian akibat loss product.

3. Proses Gasifikasi & Regasifikasi

Dalam rantai pasok LNG, proses gasifikasi dan regasifikasi menjadi tahapan vital. Cryogenic ball valve menjaga kestabilan tekanan serta memastikan proses perubahan fase (dari cair ke gas atau sebaliknya) berlangsung aman. Hal ini sangat penting untuk menjaga kelancaran operasi pembangkit listrik berbasis LNG maupun fasilitas terminal gas.

Dengan cakupan aplikasi yang luas, cryogenic ball valve terbukti menjadi komponen kritis dalam infrastruktur energi modern, mulai dari produksi, penyimpanan, hingga distribusi gas bersuhu rendah.

Baca juga: Double Block & Bleed Ball Valve

Alasan Pentingnya Cryogenic Ball Valve

Penggunaan cryogenic ball valve bukan sekadar soal teknis, tetapi menyangkut keberlangsungan operasi industri secara menyeluruh. Ada beberapa alasan mengapa valve ini memiliki peran yang begitu vital:

1. Keamanan sistem pipa bersuhu rendah

Pada suhu kriogenik, fluida cair bisa sangat berbahaya jika terjadi kebocoran, baik karena sifat mudah menguap maupun potensi risiko kesehatan. Cryogenic ball valve dilengkapi dengan extended bonnet yang menjaga area stem tetap hangat, sehingga mengurangi kemungkinan terjadinya kebocoran akibat material mengeras atau retak. Dengan desain ini, sistem pipa dapat beroperasi lebih aman meskipun berada di bawah tekanan ekstrim.

2. Efisiensi aliran dan kontrol tekanan

Valve ini dirancang untuk memberikan aliran yang mulus sekaligus mampu mengendalikan tekanan secara presisi. Dalam penyimpanan dan distribusi LNG maupun gas kriogenik lain, efisiensi aliran menjadi faktor utama untuk menghindari kerugian energi. Keunggulan desain bola berlapis khusus menjadikan cryogenic ball valve mampu bekerja dengan tingkat kebocoran yang sangat rendah.

3. Ketahanan terhadap thermal shock

Salah satu tantangan terbesar dalam aplikasi kriogenik adalah perubahan suhu mendadak. Material biasa dapat mengalami keretakan ketika berpindah dari kondisi suhu ruang ke -196°C dalam waktu singkat. Cryogenic ball valve dibuat dengan material dan desain yang tahan terhadap thermal shock, sehingga mampu menjaga integritas pipa dan peralatan lain yang terhubung.

Standar & Sertifikasi yang Relevan

Penggunaan cryogenic ball valve di industri energi dan kimia tidak bisa dilepaskan dari standar internasional yang ketat. Hal ini penting karena setiap kesalahan kecil dalam desain maupun pengujian dapat berdampak besar terhadap keamanan sistem.

Beberapa standar yang umum digunakan antara lain:

1. API 6D

Merupakan standar dari American Petroleum Institute yang mengatur desain, manufaktur, hingga pengujian katup untuk pipa transmisi gas dan minyak. Cryogenic ball valve yang sesuai API 6D menjamin kinerja optimal dalam aplikasi energi skala besar.

2. BS 6364

Standar dari British Standard ini secara khusus membahas tentang valves for cryogenic service. Fokusnya ada pada ketahanan material, kemampuan mencegah kebocoran, serta performa valve dalam kondisi suhu rendah ekstrem.

3. ISO (Cryogenic Testing)

Beberapa standar ISO juga relevan, terutama yang berkaitan dengan prosedur uji kriogenik. Salah satunya adalah pengujian low-temperature pressure test yang memastikan valve tetap aman ketika terpapar suhu cairan kriogenik sekaligus tekanan tinggi.

Dengan mematuhi standar-standar tersebut, produsen dan pengguna cryogenic ball valve dapat memastikan bahwa peralatan yang digunakan memenuhi syarat keamanan internasional sekaligus menjamin umur pakai yang lebih panjang.

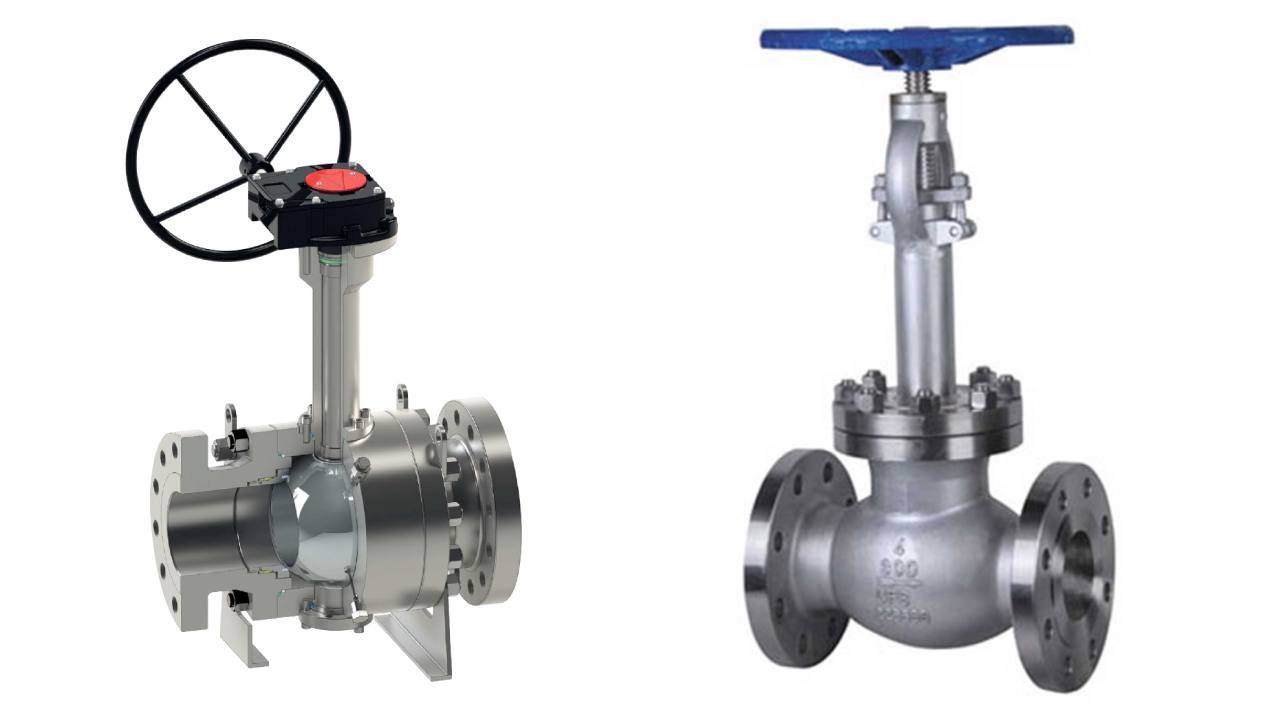

Perbandingan dengan Valve Lain

Dalam sistem perpipaan kriogenik, ball valve bukan satu-satunya pilihan. Perbandingan Cryogenic Globe Valve & Ball Valve banyak digunakan sebagai referensi ketika dibutuhkan kontrol aliran yang lebih presisi. Namun, masing-masing punya karakteristik dan keunggulan tersendiri.

Cryogenic Ball Valve

Menggunakan desain floating atau trunnion ball dengan sealing rapat.
Dilengkapi extended stem untuk mencegah embun beku.
Material body: stainless steel, carbon steel, atau alloy (Monel, Inconel), tahan korosi dan thermal shock.
Umumnya dipakai pada aplikasi LNG, LPG, nitrogen cair, oksigen cair, argon, serta proses gasifikasi/regasifikasi.
Keunggulan: operasi cepat (quarter turn), aliran penuh (full bore), minim pressure drop, dan umur pakai panjang.

Cryogenic Globe Valve

Secara default berada di posisi tertutup untuk menjaga keamanan fluida kriogenik.
Membuka dengan tekanan tinggi yang mendorong disc agar fluida dapat mengalir.
Spesifikasi umum: ukuran DN10–DN100, tekanan PN4.0MPa, suhu kerja –196 hingga 80 °C.
Material body: CF8 stainless steel, disc dan stem stainless steel, seat PTFE yang diperkuat.
Cocok untuk aplikasi yang membutuhkan kontrol throttling (pengaturan laju aliran) ketimbang hanya sekadar on/off.

Tabel Perbandingan

Aspek	Cryogenic Ball valve	Cryogenic Globe Valve
Fungsi Utama	Shut-off cepat, full flow	Throttling, kontrol aliran
Mekanisme Operasi	Quarter-turn (90°)	Multi-turn (beberapa putaran)
Pressure Drop	Sangat rendah (full bore)	Relatif lebih tinggi
Ukuran Umum	2” – 36”	DN10 – DN100
Material	Stainless steel, carbon steel, alloy	CF8 stainless steel (body), stainless steel (disc, stem)
Kelebihan	Operasi cepat, minim kebocoran, umur pakai panjang	Kontrol aliran lebih presisi
Kekurangan	Kurang ideal untuk throttling	Pressure drop lebih tinggi, ukuran terbatas

Kapan Memilih Salah Satunya?

Cryogenic Ball Valve lebih tepat digunakan pada aplikasi yang membutuhkan shut-off cepat, kapasitas besar, dan aliran penuh seperti terminal LNG, penyimpanan gas cair, serta transportasi kriogenik.
Cryogenic Globe Valve lebih cocok untuk sistem yang memerlukan pengaturan aliran (throttling) secara bertahap, misalnya pada proses kontrol distribusi gas cair skala kecil.

Dengan memahami perbedaan tersebut, engineer maupun procurement officer bisa memilih valve yang paling sesuai dengan kebutuhan teknis dan operasional.

Cryogenic ball valve memiliki peran vital dalam menjaga keamanan, efisiensi, serta keandalan sistem yang beroperasi pada suhu sangat rendah. Dengan memilih produk yang telah memenuhi standar internasional dan terbukti ketahanannya, industri dapat meminimalkan risiko sekaligus memastikan kinerja jangka panjang.

Pemahaman tentang berbagai jenis ball valve serta panduan memilih valve untuk suhu ekstrem juga dapat menjadi referensi tambahan agar keputusan yang diambil semakin tepat dan sesuai kebutuhan operasional.
